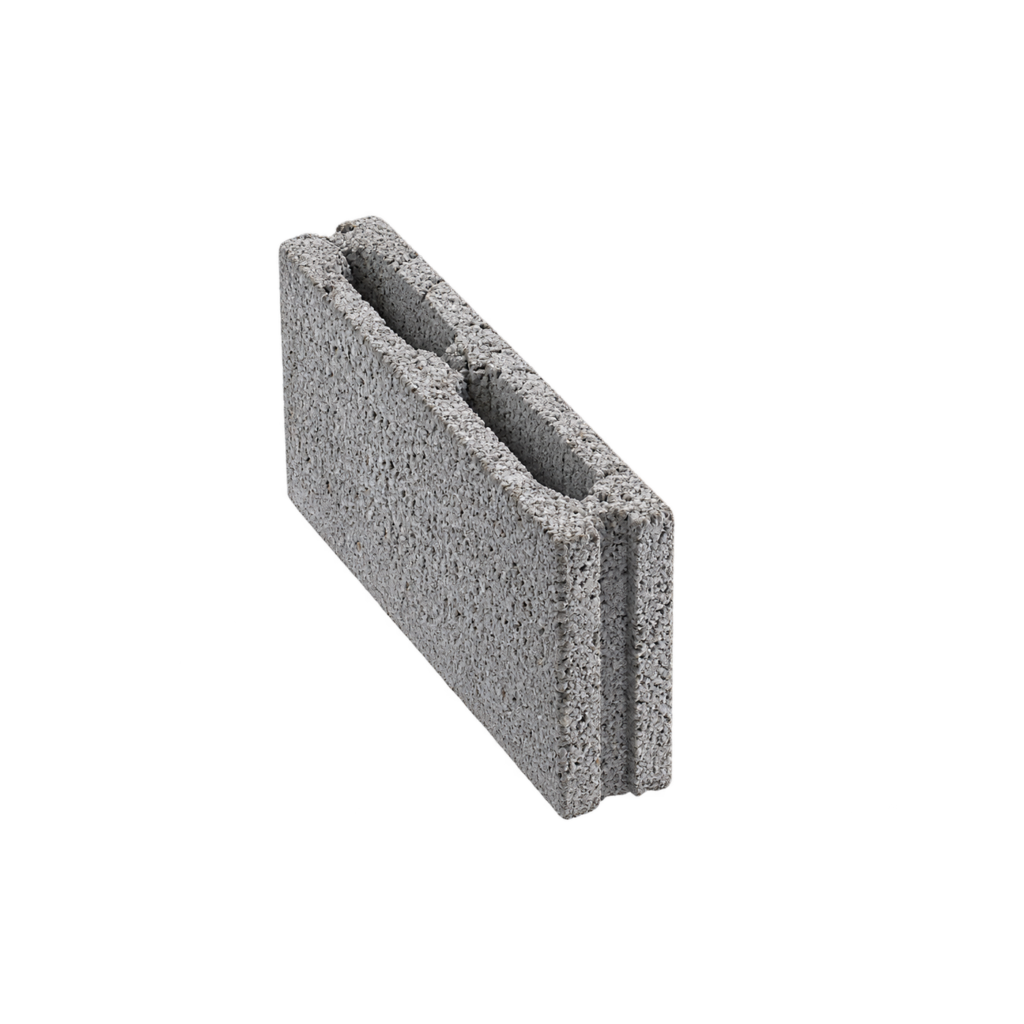

محصول رسمی شرکت لیکا. کد محصول: 812688. ابعاد: ۴۰×۷×۲۰ سانتیمتر | ضخامت اسمی دیوار: ۷ سانتیمتر | ظرفیت کامیون تکمحور: 2400 عدد | جفتمحور: 3000 عدد. قیمت درب کارخانه، معتبر از ۱۴۰۵/۰۱/۰۱.
اطلاعات فنی و مدارک محصول
منابع این بخش: کاتالوگ فارسی ۹۸ و راهنمای فنی چاپ ۱۳۹۹. دادهها مشخصات تاریخیِ گونه متناظرند؛ تأیید مشخصات تولید جاری، شرایط آزمایش و ضوابط پروژه لازم است.
معرفی و کاربرد خانواده محصول
بلوکهای لیکا از ترکیب سبکدانه رس منبسطشده، سیمان و آب ساخته میشوند. این خانواده برای دیوارهای غیر باربر و تیغهها معرفی شده است؛ نوع بلوک و سیستم دیوار باید با کاربری پروژه انتخاب شود.
- ساختار متخلخل سبکدانه و لایههای هوا در انواع چندجداره به کاهش انتقال حرارت و صدا کمک میکند.
- برش و شیارزنی با ابزار مناسب، اجرای اندود و نصب پوششها از موضوعات راهنمای شرکت است.
- وزن بلوک، وزن دیوار تمامشده و ظرفیت حمل سه کمیت متفاوتاند؛ وزن بیشینه جدول جایگزین وزن واقعی محموله نیست.
- دیوارچینی باید طبق نقشه و جزئیات اجرایی پروژه انجام شود؛ راهنمای قدیمی بهتنهایی تأیید انطباق با ضوابط جاری نیست.
کاتالوگ فارسی ۹۸، صفحه PDF 4 · کاتالوگ فارسی ۹۸، صفحه PDF 5 · کاتالوگ فارسی ۹۸، صفحه PDF 6 · کاتالوگ فارسی ۹۸، صفحه PDF 7 · کاتالوگ فارسی ۹۸، صفحه PDF 8
جدول مشخصات فنی مستند
| ابعاد مدل متناظر |
۴۰×۷×۲۰ cm |
| وزن هر محصول؛ بیشینه |
4.1 kg |
| وزن مخصوص؛ بیشینه، رده سوم |
650 kg/m³ |
| مقاومت فشاری؛ کمینه، رده CS2 |
20 kg/cm² |
| رواداری ابعاد در جدول |
ارتفاع ±۴ میلیمتر؛ طول و عرض ±۳ میلیمتر |
| استاندارد مرجع درجشده در منبع |
استاندارد ملی ایران ۷۷۸۲ |
منبع: ردیف 30 جدول مشخصات، صفحه چاپی ۵۰ / دفترچه فنی ۱۳۹۹، صفحه PDF 51
تطبیق بر اساس نوع، ابعاد و تعداد جداره انجام شده؛ جدول قدیمی کد SKU جاری را درج نکرده است. مشخصات تولید روز هنگام سفارش تأیید شود.
معرفی صوتی در دفترچه
صفحه معرفی انواع، مقاومت صوتی 46 دسیبل را برای این گونه بیان میکند. این صفحه تمام شرایط آزمون را مشخص نکرده است؛ برای طراحی، گزارش متناظر و لایههای دیوار باید بررسی شود.
دفترچه فنی ۱۳۹۹، صفحه PDF 60
تفاوت مقادیر در منابع
اجرا، ملات، اتصالات و نقشههای فنی
راهنمای شرکت درباره آمادهسازی بستر، ترازکردن رج اول، پیوند رجها و پرکردن درزهای لازم، برش بهجای خردکردن ضربهای، نمپاشی پیش از اجرا، حفاظت دیوار تازه و اجرای اندود توضیح میدهد. جزئیات اتصال دیوار به سازه، والپست، بازشو، نعلدرگاه، درز جداسازی و مهار تأسیسات در نقشههای پیوست آمده است.
روش اتصال و تسلیح، مقدار ملات و جزئیات مهار باید با نقشه مصوب پروژه تطبیق داده شود. نقشهها و مقادیر دفترچه مربوط به چاپ ۱۳۹۹ هستند.
راهنمای اجرا و ملات؛ PDF صفحات ۱۲۷ تا ۱۲۹ · نقشهها و جزئیات اجرایی؛ PDF صفحات ۱۳۱ تا ۱۷۶
دانلود کامل کاتالوگ، دفترچه و پیوستها
مدارک کامل شامل متن، همه جدولها، نمودارها، گزارشهای آزمایش، جزئیات اجرایی و نامههای پیوست در دسترساند. شماره صفحات پیوندها بر اساس شماره صفحه فایل PDF است و ممکن است با شماره چاپی تفاوت داشته باشد.
