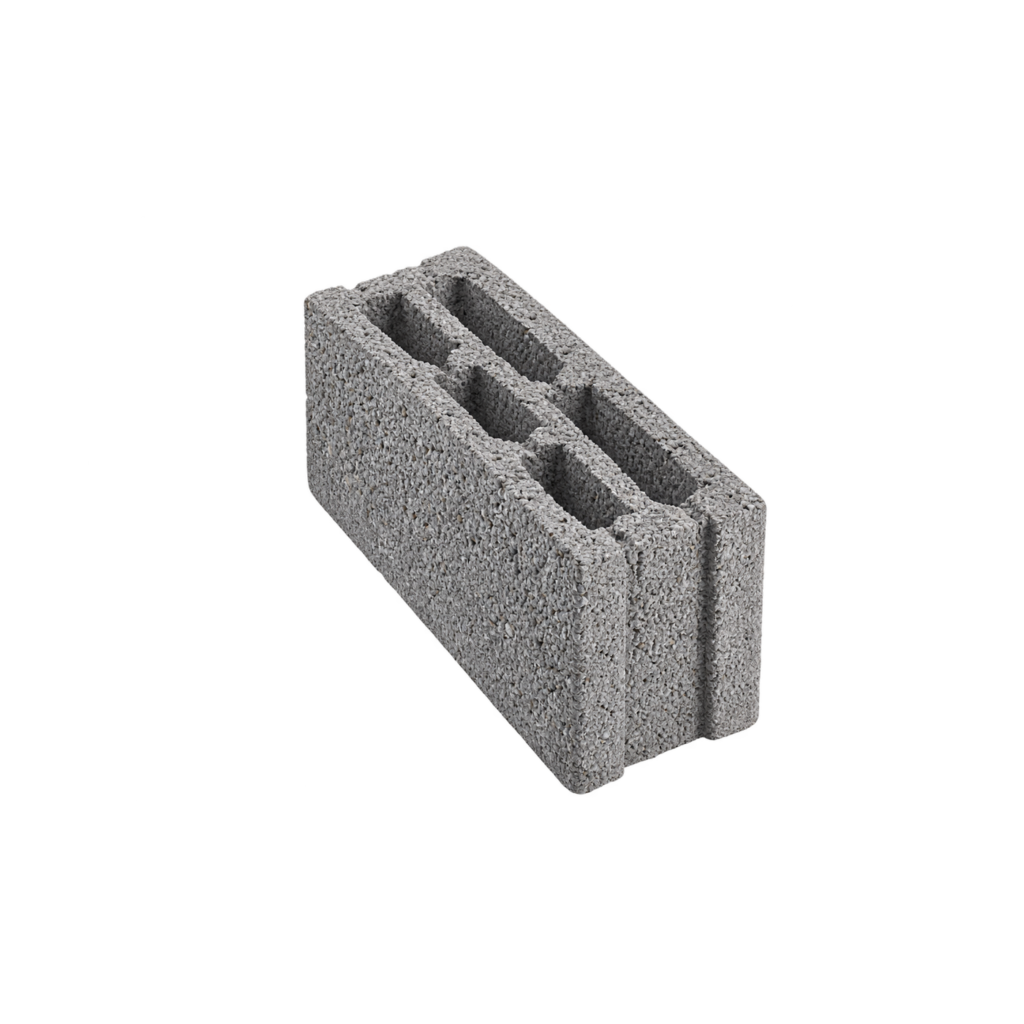

محصول رسمی شرکت لیکا. کد محصول: 812552. ابعاد: ۴۹×۱۴.۵×۲۰ سانتیمتر | ضخامت اسمی دیوار: ۱۵ سانتیمتر | ظرفیت کامیون تکمحور: 900 عدد | جفتمحور: 1200 عدد. قیمت درب کارخانه، معتبر از ۱۴۰۵/۰۱/۰۱.
اطلاعات فنی و مدارک محصول
منابع این بخش: کاتالوگ فارسی ۹۸ و راهنمای فنی چاپ ۱۳۹۹. دادهها مشخصات تاریخیِ گونه متناظرند؛ تأیید مشخصات تولید جاری، شرایط آزمایش و ضوابط پروژه لازم است.
معرفی و کاربرد خانواده محصول
بلوکهای لیکا از ترکیب سبکدانه رس منبسطشده، سیمان و آب ساخته میشوند. این خانواده برای دیوارهای غیر باربر و تیغهها معرفی شده است؛ نوع بلوک و سیستم دیوار باید با کاربری پروژه انتخاب شود.
- ساختار متخلخل سبکدانه و لایههای هوا در انواع چندجداره به کاهش انتقال حرارت و صدا کمک میکند.
- برش و شیارزنی با ابزار مناسب، اجرای اندود و نصب پوششها از موضوعات راهنمای شرکت است.
- وزن بلوک، وزن دیوار تمامشده و ظرفیت حمل سه کمیت متفاوتاند؛ وزن بیشینه جدول جایگزین وزن واقعی محموله نیست.
- دیوارچینی باید طبق نقشه و جزئیات اجرایی پروژه انجام شود؛ راهنمای قدیمی بهتنهایی تأیید انطباق با ضوابط جاری نیست.
کاتالوگ فارسی ۹۸، صفحه PDF 4 · کاتالوگ فارسی ۹۸، صفحه PDF 5 · کاتالوگ فارسی ۹۸، صفحه PDF 6 · کاتالوگ فارسی ۹۸، صفحه PDF 7 · کاتالوگ فارسی ۹۸، صفحه PDF 8
جدول مشخصات فنی مستند
| ابعاد مدل متناظر |
۴۹×۱۴.۵×۲۰ cm |
| وزن هر محصول؛ بیشینه |
10.7 kg |
| وزن مخصوص؛ بیشینه، رده سوم |
760 kg/m³ |
| مقاومت فشاری؛ کمینه، رده CS2 |
20 kg/cm² |
| رواداری ابعاد در جدول |
ارتفاع ±۴ میلیمتر؛ طول و عرض ±۳ میلیمتر |
| استاندارد مرجع درجشده در منبع |
استاندارد ملی ایران ۷۷۸۲ |
منبع: ردیف 14 جدول مشخصات، صفحه چاپی ۵۰ / دفترچه فنی ۱۳۹۹، صفحه PDF 51
تطبیق بر اساس نوع، ابعاد و تعداد جداره انجام شده؛ جدول قدیمی کد SKU جاری را درج نکرده است. مشخصات تولید روز هنگام سفارش تأیید شود.
عملکرد حرارتی سیستم دیوار
| مقاومت حرارتی کل محاسبهشده R |
1.29 m²·K/W |
| ضریب انتقال حرارت محاسبهشده U |
0.77 W/(m²·K) |
| لایههای تکمیلی در محاسبه |
۵ میلیمتر گچ، ۱۵ میلیمتر گچ و خاک، ۳۰ میلیمتر اندود سیمانی |
| مقاومت لایه هوای جداری در جدول |
۰٫۱۷ m²·K/W |
این اعداد مربوط به مجموع لایههای دیوارِ جدول و فرضهای همان منبع هستند، نه ضریب هدایت حرارتی خود بلوک. جدول کامل، ضخامت تکتک جدارهها و لایههای هوا در مدرک زیر آمده است.
دفترچه فنی ۱۳۹۹، صفحه PDF 90
گزارش عایق صوتی
| شاخص کاهش صدای وزنیافته Rw |
51 dB |
| شرایط دیوار آزمایششده |
۳ سانتیمتر اندود گچ در یک طرف و ۳ سانتیمتر اندود سیمان در طرف دیگر؛ ضخامت کل ۲۰٫۵ سانتیمتر |
| مرجع آزمون درجشده |
استاندارد ملی ۸۵۶۸-۳؛ ارزیابی ۸۸۳۴-۱ |
نتیجه به دیوار نمونه با همین اندود، ضخامت و شرایط آزمون مربوط است؛ عملکرد قطعه بدون اندود یا اجرای متفاوت از این عدد نتیجهگیری نمیشود.
گزارش اصلی صوت، جدول و نمودار فرکانسی — صفحه PDF 77
اجرا، ملات، اتصالات و نقشههای فنی
راهنمای شرکت درباره آمادهسازی بستر، ترازکردن رج اول، پیوند رجها و پرکردن درزهای لازم، برش بهجای خردکردن ضربهای، نمپاشی پیش از اجرا، حفاظت دیوار تازه و اجرای اندود توضیح میدهد. جزئیات اتصال دیوار به سازه، والپست، بازشو، نعلدرگاه، درز جداسازی و مهار تأسیسات در نقشههای پیوست آمده است.
روش اتصال و تسلیح، مقدار ملات و جزئیات مهار باید با نقشه مصوب پروژه تطبیق داده شود. نقشهها و مقادیر دفترچه مربوط به چاپ ۱۳۹۹ هستند.
راهنمای اجرا و ملات؛ PDF صفحات ۱۲۷ تا ۱۲۹ · نقشهها و جزئیات اجرایی؛ PDF صفحات ۱۳۱ تا ۱۷۶
دانلود کامل کاتالوگ، دفترچه و پیوستها
مدارک کامل شامل متن، همه جدولها، نمودارها، گزارشهای آزمایش، جزئیات اجرایی و نامههای پیوست در دسترساند. شماره صفحات پیوندها بر اساس شماره صفحه فایل PDF است و ممکن است با شماره چاپی تفاوت داشته باشد.
